如何区别暗杆闸阀与明杆闸阀的差别

产品详细

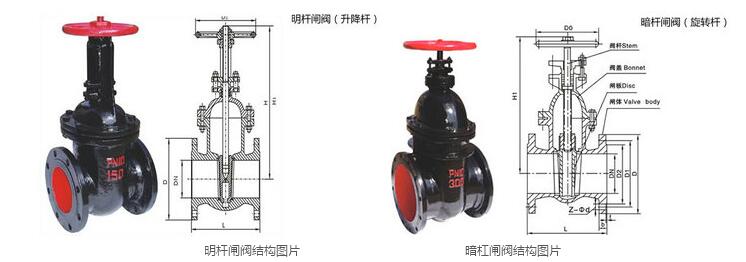

明杆闸阀结构图片，暗杆闸阀结构图片
明杆闸阀与暗杆闸阀从传动的方式不同来讲，明杆闸阀是手轮带动螺母原地旋转，阀杆直线升降，完成开关；暗杆闸阀是手轮带动阀杆旋转，闸板内有螺纹（相当是螺母）做上下运动，完成开关。

闸阀结构原理：
一，暗杆闸阀结构：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。
二，明杆闸阀结构：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。
明杆闸阀与暗杆闸阀的区别：
1、明杆闸阀能看见丝杆，而暗杆的却看不见丝杠;　
2、明杆闸阀是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣;暗杆闸阀在开关时方向盘与阀杆是连接在一起相对不动的，它是通过阀杆在固定点转动来带动阀瓣向上提升和向下来完成启闭的;　
3、暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转动动，闸板在阀体内升降;明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置;　
4、暗杆闸阀的高度尺寸较小;明杆闸阀要求有较大的安装空间;
5、明杆闸阀的结构对阀杆的润滑有利，开闭程度明显;暗杆闸阀的阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏，因此，明杆闸阀运用更为广泛。
