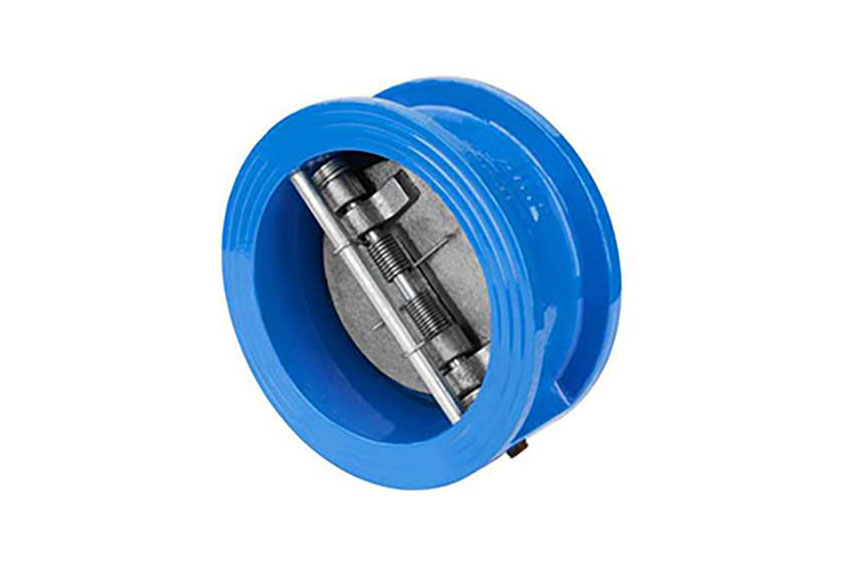

对夹式止回阀结构特点及技术参数

原理简介：

对夹止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500；公称通径DN12～1200mm、NPS1/2～48；工作温度-196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

标准与规范：

1、设计与制造：API 594、API 6D、JB/T 8937；

2、结构长度：API 594、API 6D、DIN 3202、JB/T 8937；

3、压力-温度等级：ANSI B 16.34、DIN 2401、GB/T 9124、HG 20605、SH 3406、JB/T 74；

4、试验与检验：API 598、JB/T 9092；

5、配管法兰：JB/T 74～90、GB/T 9112～9124、HG 20592～20635、SH 3406、ANSI B 16.5、DIN 2543～2548、GB/T 13402、API 605、ASME B 16.47。


结构特点：

1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；

2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；

3、阀瓣关闭快速，水锤压力小；

4、水平管道或垂直管道均可使用，安装方面；

5、流道通畅、流体阻力小；

6、动作灵敏、密封性能好；

7、阀瓣行程短、关阀冲击力小；

8、整体结构、简单紧凑、造型美观；

9、使用寿命长、可靠性强。
