旋塞阀的结构特点及试压方法

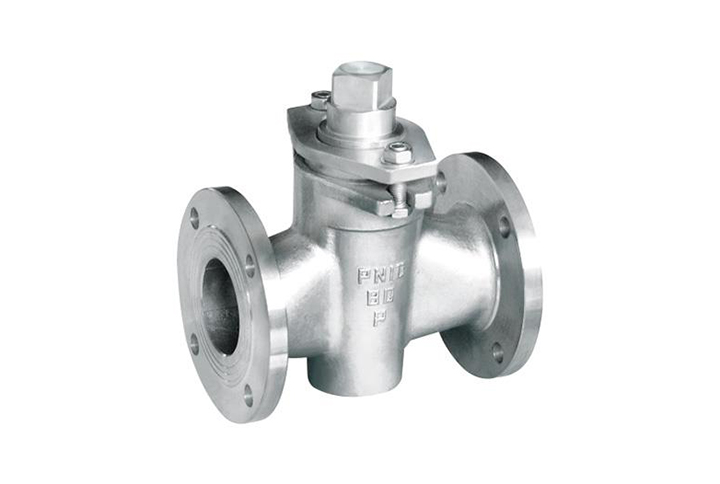

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。

它的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧。最适于作为切断和接通介质以及分流使用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。


旋塞阀的试压方法：

① 旋塞阀进行强度试验时，介质从一端引入，封闭其余通路，将塞子依次旋转到全开的各工作位置进行试验，阀体未发现渗漏为合格。

② 密封性试验时，直通式旋塞应保持腔内与通路压力相等，将塞子旋转到关闭位置，从另一端进行检查，然后将塞子旋转180°重复上述试验；三通式或四通式旋塞阀应保持腔内与通路一端压力相等，将塞子依次旋转到关闭位置，压力从直角端引入，从其他端同时进行检查。

旋塞阀试验前允许在密封面上涂一层非酸性稀润滑油，在规定时间内未发现渗漏和扩大的水滴为合格。
