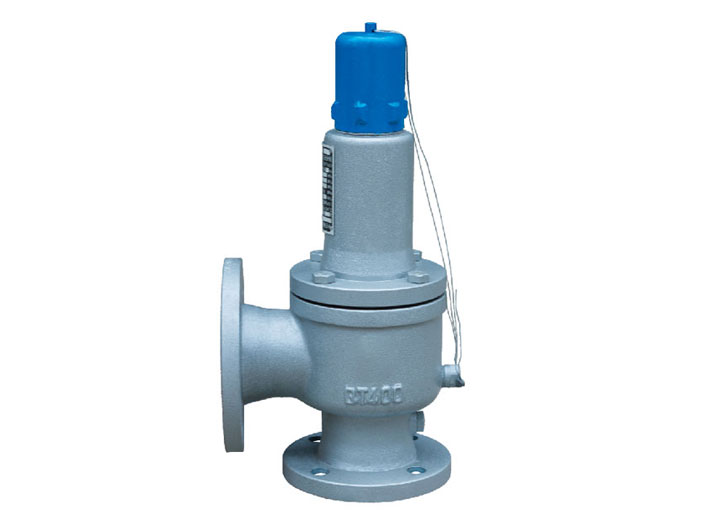

安全阀的安装及其管道布置设计的要点是什么？


(1)在设备或管道上的安全阀一般应直立安装。但对设置对液体管道、换热器或容器等处的安全阀，当阀门关闭后，可能由于热膨胀而使压力升高的场所，可水平安装；

(2)安全阀的安装位置应尽量靠近被保护的设备或管道，如不能靠近布置，则要求从保护的设备管口到安全阀入口之间管道的压力降不超过该阀定压值的3%。；

(3)安全阀不应安装在长的水平管道的死端，防止死端积聚固体或液体物料，以免影响安全阀正常工作；

(4)安全阀应安装在易于检修和调节之处，周围要有足够的工作空间；

(5)由于大直径安全阀重量大，故在布置时要考虑大直径安全阀拆卸后吊装的可能，必要时要设吊杆；

(6)安全阀入口管道应采用长半径弯头；

(7)安全阀出口管道的设计应考虑背压不超过安全阀的一定值。例如：对于普通型弹簧安全阀，其背压不超过安全阀定值的10%；

(8)排入密闭系统的安全阀出口管道应顺介质流向45°斜接在泄压总管的顶部，以免总管内的凝液倒流入支管，并可减少安全阀背压；

(9)安全阀出口管道不能出现“袋形”，安全阀出口管较长时，宜设一定坡度(干气系统除外)；

(10)安全阀排放管向大气排放时，要注意排出口不能朝向设备、平台、梯子、电缆等；

(11)湿气体泄压系统排放管内不应有“袋形”积液处，安全阀的安装高度应高于泄压系统。若安全阀出口低于泄压总管或排出管需要抬高接入总管时，应在低点易于接近处设分液包；

(12)当安全阀进口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安装，不可朝上，以免阀杆和阀板连接的销钉腐蚀或松动时，滑板下滑。当安全阀设有旁通阀时，该阀应铅封关。
