液压缓闭蝶形止回阀在管道上是如何工作的？

产品详细

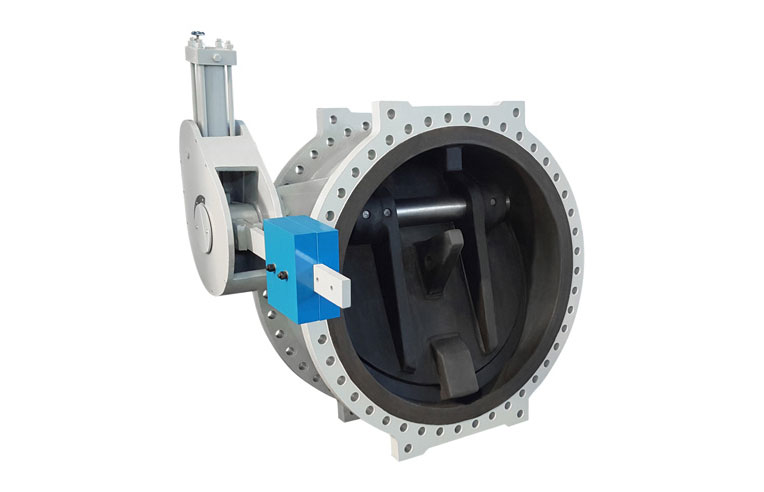

液压缓闭蝶形止回阀介绍：

液压缓闭蝶形止回阀是由国威阀门研制生产，国威阀门是专业开发、研究、生产和销售各式阀门的高新技术企业。阀门产品主要有高温调节型金属硬密封蝶阀，橡胶密封蝶阀，HD液动蝶阀、伸缩蝶阀、弹性密封蝶阀、缓闭止回碟阀、球碟式煤气阀、闸阀、球阀、止回阀、截止阀等。

我们一直致力于工业阀门的生产和研发，以生产具有世界先进水平的工业阀门为己任，我们的目标是为各类终端用户提供全套工程解决方案。我们实行的是全球战略，我们的目标是成为源自中国的世界级阀门制造商。

液压缓闭蝶形止回阀特点：

此液压缓闭蝶形止回阀是根据BSEN12334标准设计生产。用于给排水系统，电厂水循环系统水泵出口防止介质倒流和防止水锤对水泵的破坏。保护系统装置，本阀有阀体、蝶板、阀杆、密封圈及缓闭式油缸组成。

阀门正常工作时，蝶板在介质的作用下开启，带动阀杆一起转动，阀杆通过轴承与阀体相连，阀杆一端装有曲柄，曲柄随阀杆转动时，由曲柄上的销轴带动活塞杆运动，使活塞在摆动油缸内运动，活塞缸有杆腔的液压油通过管路流入无杆腔。蝶板在介质的作用下达到平衡位置。阀门开启。

当水泵停止运转时，泵前介质压力逐渐降低，管路中介质回流，蝶板通过重力和回水力及蝶板大偏心力矩迅速关闭。同时通过阀杆及曲柄带动活塞杆在无杆腔迅速滑动，使蝶板在第一阶段快速关闭。当液压油接触油缸底部时，活塞的运动速度减慢，液压油通过管路流向有杆腔，在曲柄、阀杆的作用下，使蝶板蝶板在第二阶段关闭速度减慢，从而达到缓闭功能，减少阀座的冲击。在缓闭过程中，通过对液压缸外部的节流阀进行控制，调节缓闭时间。

本阀门具有流通截面大，流阻小，蝶板采用流线型结构，水介质流过蝶板不易产生紊流和气蚀，该阀能更好的保护阀前和阀后的管路系统。延长管路系统的使用寿命。

密封面采用双偏心橡胶密封和三偏心金属密封结构，由于采用大偏心，密封副的摩擦过程少，阀门稍微开启密封副即脱离，减少密封副的摩擦。

关闭油缸可根据工况要求，提供带重锤和不带重锤两种，并可通过调节节流阀来控制慢关时间，实现阀门的快关和慢关，从而保护了系统管路。
