气动隔膜阀和电动隔膜阀的工作原理是什么？
    • 1

气动隔膜阀和电动隔膜阀的工作原理是什么？

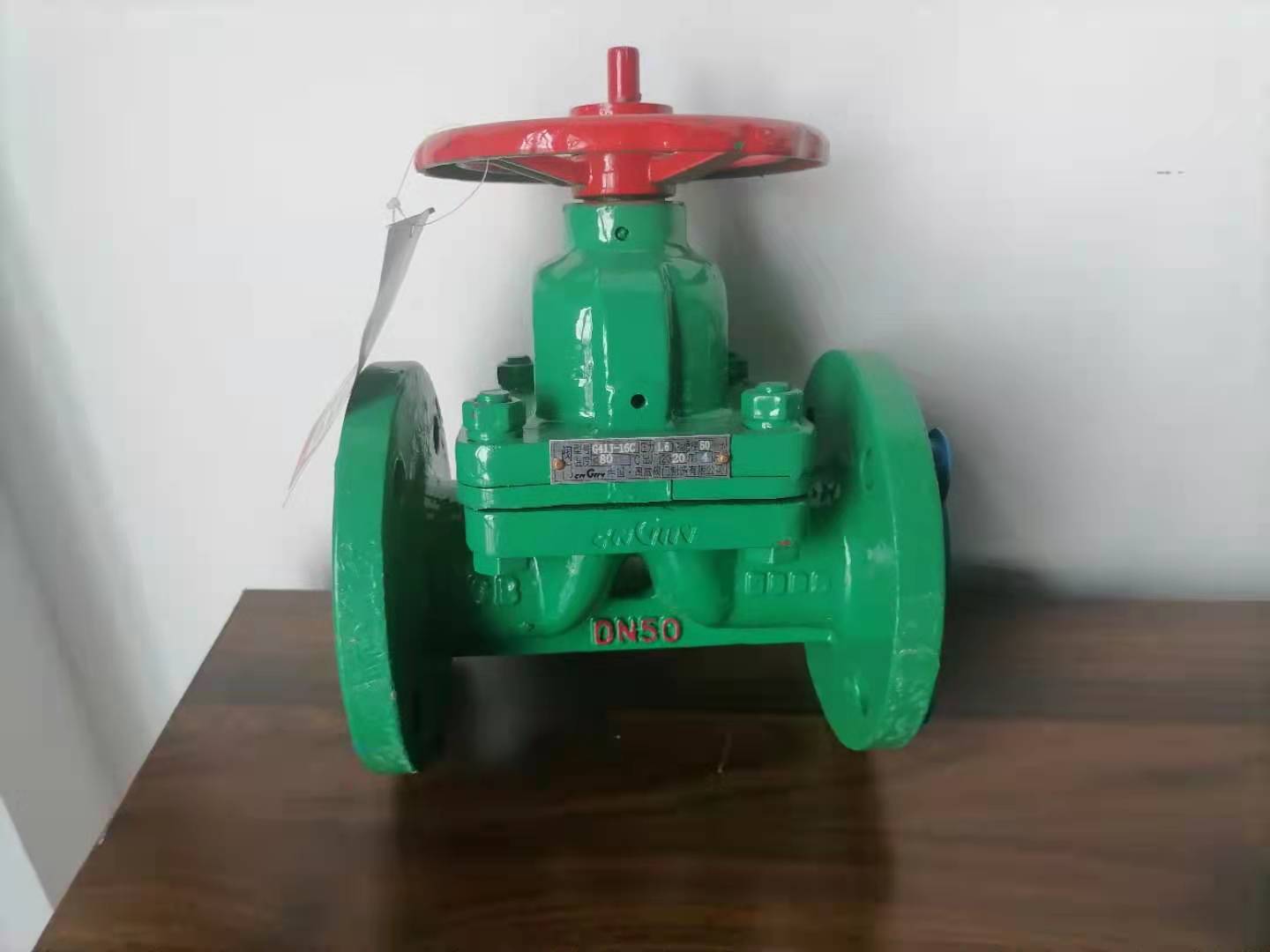

隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。


      隔膜阀(diaphragm　valve)是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。



      隔膜阀的特点如下：



      突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。





      1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。





      2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。





      3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。





      4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用气动隔膜阀.





      气动和电动指的是阀门的驱动方式。





      这个是气动执行机构原理，简单的说就是压缩气体使活塞运动来驱动阀杆。





      电动的简单的这么说就是用马达代替手动操作。



      隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。





      主要性能：





      漏率：≤1.3×10-5Pa。L／S





      材料：304、316L；





      工作介质：气，水，油；





      工作温度：氟橡胶-30℃～＋150℃；





      原理和特点：





      原理：以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；





      电动隔膜阀：





      本阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。





      阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。


      当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。(中国国威制造有限公司）当顺时针方向旋转时，阀门即可关闭；反之则开启。


      当需恢复电动操作时，将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。
