铸铁明杆楔式闸阀

产品型号：Z41T
公称通径：DN50-600 mm
公称压力：PN1.0MPa
适用温度：≤200℃
适用介质：水、蒸汽、油品
阀体材质：灰铸铁等
连接形式：法兰
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79

产品详细

Z41T明杆楔式闸阀是一种自动阀，它是依靠介质的压力将闸板密封面压向另一个方向的阀座密封面，使得两个密封面紧密重合从而保障密封效果。明杆楔式闸阀的闸板可做成一个整体，通常称为刚性闸板;或是改善它的工艺性，从而弥补在加工过程中出现的偏差，这种闸板称为弹性闸板。

一、Z41T明杆楔式闸阀特点：
　　1.结构紧凑，合理的设计方案，使得阀门的刚性好、通道畅通无阻、介质的阻力小;
　　 2.密封面的材质选用不锈钢与硬质合金制造而成，使用的寿命长;
　　3.结构形式可分为多种，弹性楔式单闸板或是刚性楔式单闸板双闸板形式等;
　　4.选用柔性的石墨进行填料，密封可靠，操作方便、灵活;
　　5.驱动方式可选用手动、气动、电动、齿轮传动等。

二、Z41T明杆楔式闸阀执行标准：
　　设计规范：GB/T 12234
　　结构长度：GB/T 12221
　　连接法兰：JB/T 79
　　试验与检验：JB/T 9092
　　压力- 温度：GB/T 9131
　　产品标识：GB/T 12220

三、 Z41T明杆楔式闸阀主要技术参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品

四、Z41T明杆楔式闸阀主要零件材料：

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z41T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z41W-10	灰铸铁	碳钢	灰铸铁	油浸石棉填料

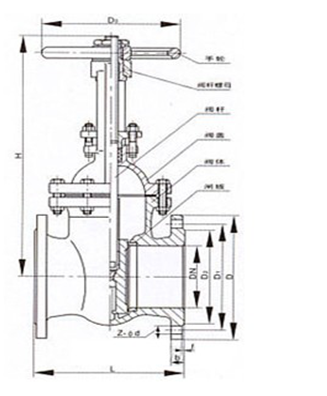

五、Z41T明杆楔式闸阀外形尺寸：

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
