变径球阀：集成异径连接与流体控制的管路核心组件

在流体输送系统中，当管路存在公称通径差异时，变径球阀是兼具 “异径管路衔接” 与 “流体通断 / 调节” 功能的集成化控制元件，属于球阀类产品的专用派生类型。

一、核心结构与技术特征

变径球阀的设计围绕 “异径适配 + 密封控制” 展开：

阀体单元：采用异径流道一体化设计，进出口公称通径存在规格差（如 DN100→DN50），阀体材质根据介质特性适配（碳钢适配一般流体、不锈钢适配腐蚀性介质、合金材质适配高温高压工况）；
密封组件：采用硬密封（金属对金属）或软密封（PTFE、橡胶）结构，既保证异径连接的静态密封性，又满足阀门启闭过程的动态密封要求；

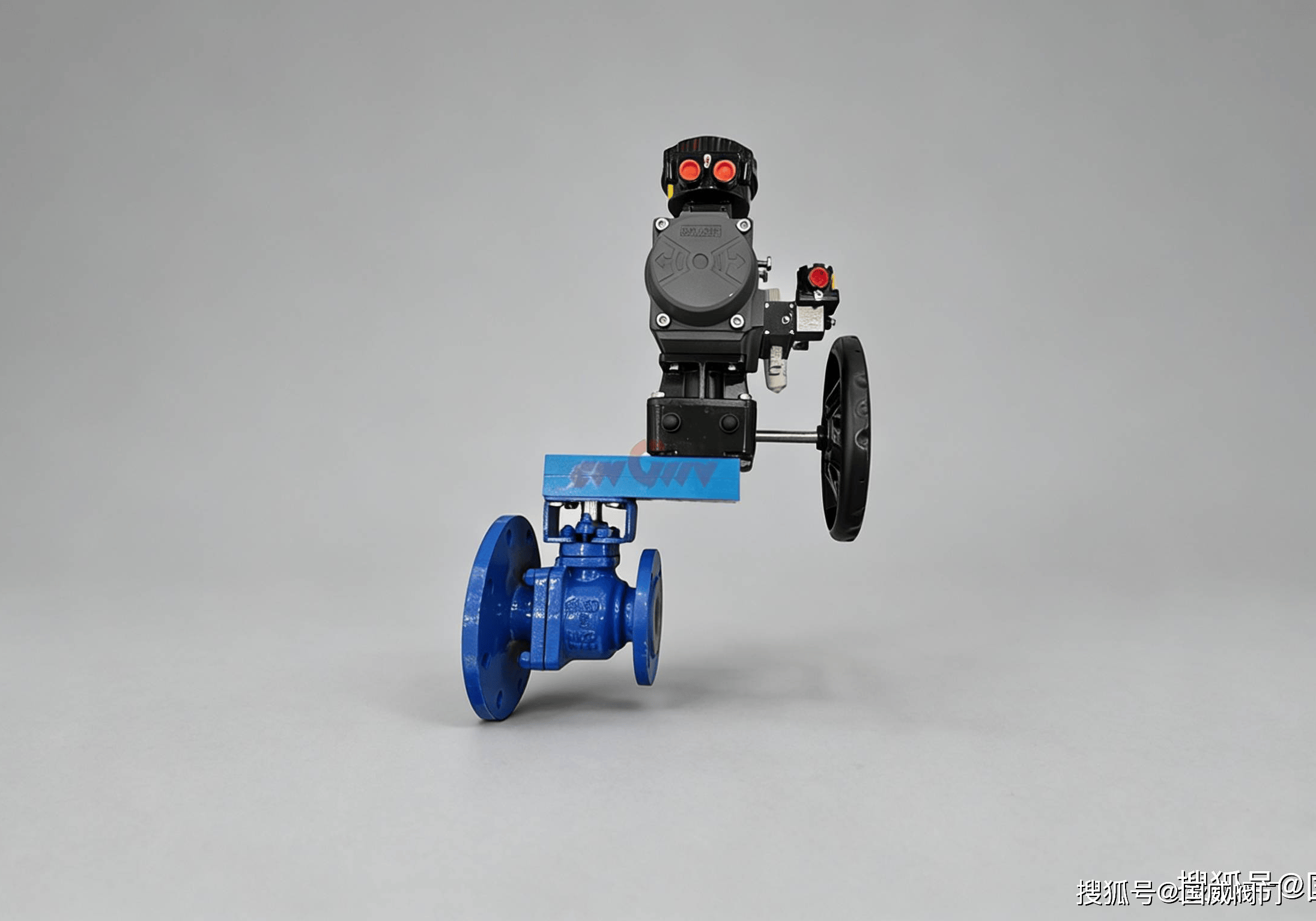

驱动机构：可匹配手动、气动、电动执行机构，其中气动 / 电动型常集成定位器、过滤减压阀等附件，适配自动化流体系统的远程控制需求。

二、典型工业应用场景

变径球阀的核心价值是 “简化管路系统的异径衔接 + 流体控制环节”，主要应用于：

石油化工工艺管路：在加氢、精馏等单元中，衔接反应器（大口径出料）与换热器（小口径进料）的异径管路，同时实现工艺介质的通断控制，适配高压（Class150~Class2500）、高温（≤550℃）工况；
市政给排水管网：在主干管与分支管的分流节点，衔接 DN300 主管道与 DN100 分支管，兼具管径过渡与区域供水的开关控制功能；
过程工业设备衔接：在制药、食品加工的卫生级管路中，衔接灭菌设备（大口径出料）与灌装单元（小口径进料），采用卫生级抛光不锈钢材质，满足 GMP 合规性要求；
油气输送系统：在储罐出料管与装车鹤管的衔接段，适配 DN200→DN80 的管径差，同时实现装车过程的紧急切断控制。

三、技术优势

相较于 “异径接头 + 普通球阀” 的组合方案，变径球阀可减少管路连接件数量（降低泄漏风险）、缩短管路布置空间，同时通过一体化设计提升系统的运行稳定性。
