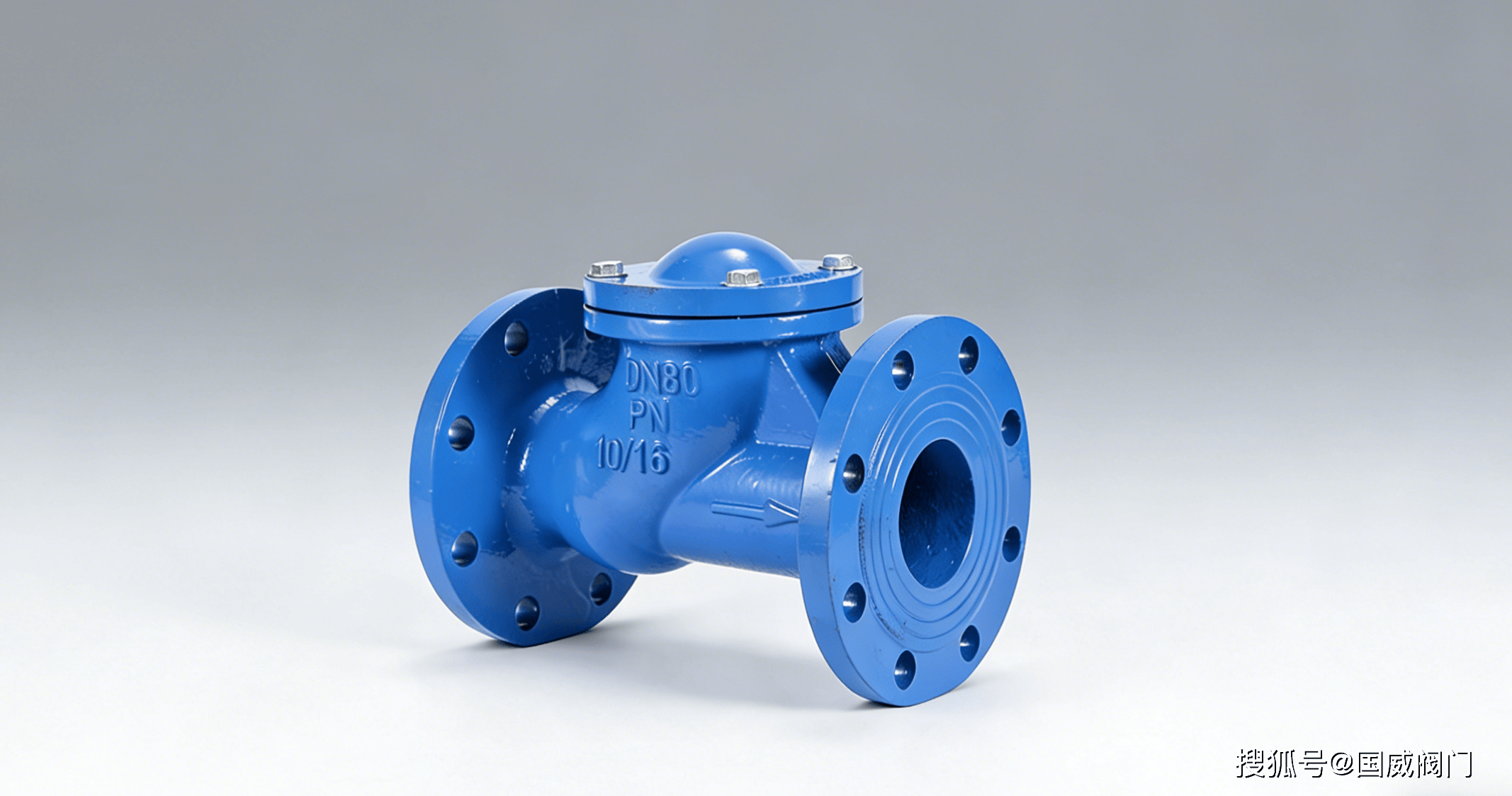

滑道滚球式止回阀是一种通过球体沿滑道滚动实现单向密封的止回阀，核心优势是流阻小、密封可靠、安装灵活，适用于清洁介质的单向流动控制，以下是其关键技术信息及应用要点：

一、核心应用场景

1. 石油化工行业

• 泵出口管道：离心泵、齿轮泵出口，防止介质倒流（尤其适合低粘度介质，如汽油、柴油），流阻小可减少泵能耗。
• 压缩空气系统：空压机出口、储气罐前，避免压缩空气回流，保护空压机转子。
• 精细化工管路：酸碱介质输送（需选用氟塑料或哈氏合金材质），密封性能好，防止介质泄漏。

2. 给排水与市政工程

• 城市供水系统：二次供水加压泵出口，适用于水平或垂直安装的管路，节省安装空间。
• 污水处理厂：清水回用管道、药剂投加系统，防止处理水或药剂回流。
• 雨水排放系统：避免雨水倒灌至污水管网，适应间歇式流动工况。

3. 暖通空调（HVAC）

• 冷水 / 热水循环系统：冷水机组、热泵出口，流阻小可降低系统能耗，密封可靠防止冷媒 / 水倒流。
• 地暖系统：分集水器支路，控制热水单向流动，避免支路间串流。

4. 食品、医药及洁净流体

• 食品加工：饮料、啤酒生产线，材质多为 316L 不锈钢，表面抛光（Ra≤0.8μm），无介质滞留，符合卫生标准。
• 制药行业：药液输送、纯化水系统，密封件采用 EPDM 或 PTFE，耐温耐腐，确保流体纯净。

5. 工业设备配套

• 液压系统：液压泵出口，防止液压油回流，保护泵体及液压元件。
• 气动系统：气缸、气动阀门控制管路，确保压缩空气单向输送。

二、选型关键参数

• 介质特性：
• 适用：清洁液体（水、油、溶剂）、气体（空气、蒸汽），粘度≤200mm²/s。
• 不适用：含颗粒、纤维的介质（易卡阻球体），需选旋启式或耐磨型止回阀。
• 压力与温度：
• 公称压力（PN）：PN10~PN40（常规），高压工况（PN100+）可选锻钢材质。
• 公称温度（T）：-20℃~200℃（EPDM 密封），-196℃~450℃（金属密封，如不锈钢球体 + 硬质合金密封面）。
• 安装条件：
• 方向：可水平或垂直安装（垂直安装时介质需从下往上流动），无需严格直管段（阀前 1~3 倍管径即可）。
• 通径：DN15~DN300（小通径更常用，大通径可选双球体结构）。
• 流量与压降：
• 流阻系数（Kv 值）比升降式止回阀低 30%~50%，适合对压力损失敏感的系统（如节能要求高的循环管路）。

三、安装与维护要点

• 安装方向：阀体箭头需与介质流向一致，垂直安装时球体滑道需垂直向下（确保球体靠重力复位）。
• 避免杂质：阀前建议加装过滤器（滤网精度≥100 目），防止颗粒进入滑道卡阻球体。
• 定期维护：
• 每 6~12 个月拆卸检查，清理滑道及球体内杂质，检查密封面磨损情况。
• 更换老化密封件（如 EPDM 密封圈），金属密封面磨损时需研磨修复或更换球体。
• 高温工况下，定期检查螺栓紧固力，防止热胀冷缩导致泄漏。

四、常见故障及解决

• 球体卡阻：
• 原因：介质含杂质、滑道锈蚀、密封件变形。
• 解决：清洗阀体及球体，更换耐腐蚀滑道材质（如哈氏合金），更换密封件。
• 关闭不严：
• 原因：密封面磨损、球体表面划伤、介质压力波动大。
• 解决：研磨密封面，更换球体，在阀后加装缓冲罐稳定压力。
• 水锤现象：
• 原因：介质流速过快、关闭速度不均（罕见，因球体滚动关闭较平缓）。
• 解决：降低管路流速（≤2m/s），加装水锤吸纳器。

总结

滑道滚球式止回阀是低流阻、高密封、安装灵活的理想选择，尤其适合清洁介质、空间受限、对能耗敏感的单向流动系统（如循环管路、泵出口）。选型时需重点关注介质清洁度、压力温度及安装方向，确保长期稳定运行。
