国威说阀：疏水阀的结构特点及工作方式及应用

疏水阀（Steam Trap）是蒸汽系统中用于自动排出冷凝水、空气等非冷凝气体，同时阻止蒸汽泄漏的关键装置。其核心功能是提高蒸汽系统的热效率并防止水锤。以下是疏水阀的结构特点、工作方式及典型应用的详细说明：

一、结构特点

疏水阀根据工作原理不同分为三大类，结构特点各异：

1. 机械型疏水阀（基于密度差）

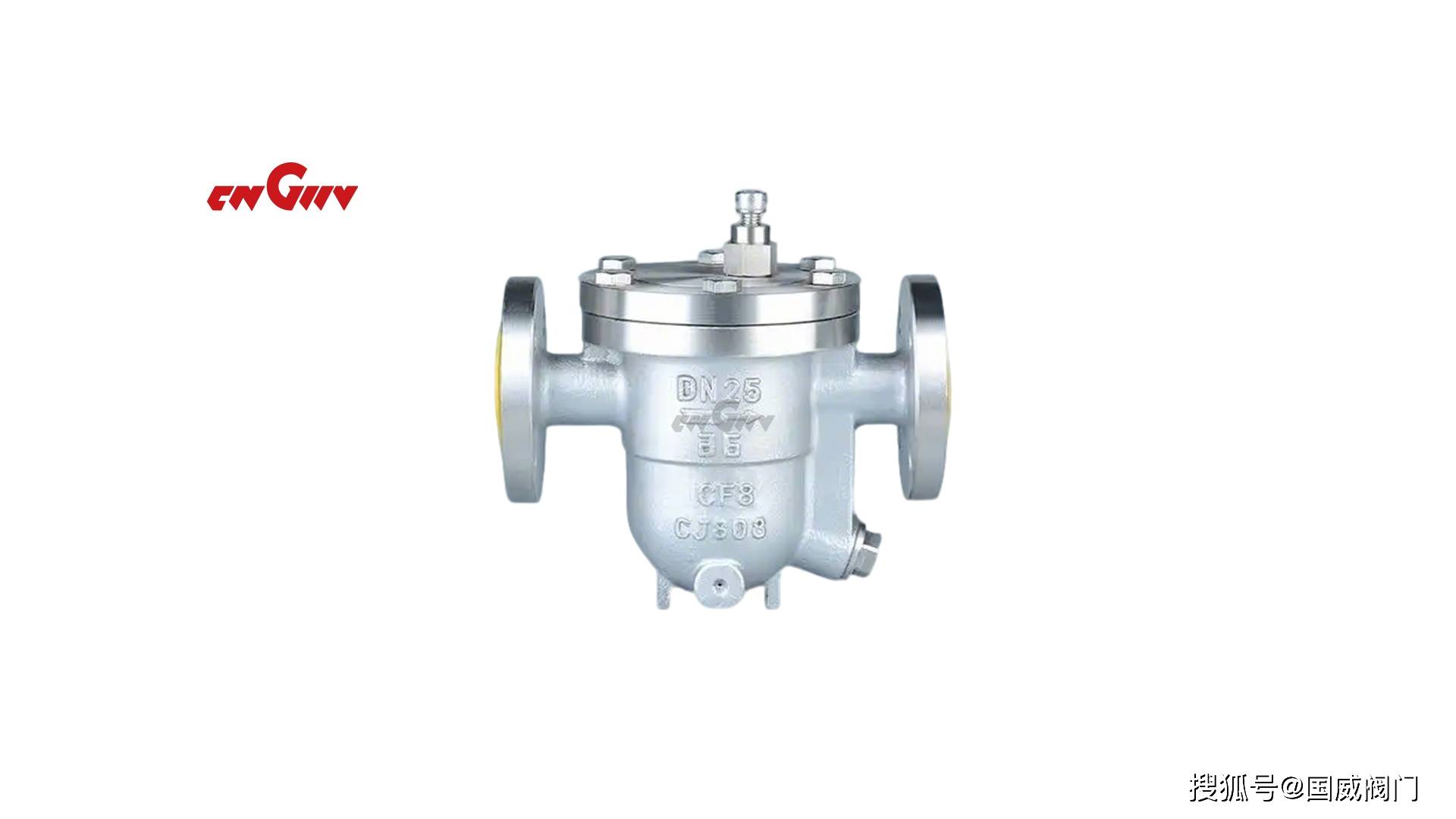

  • 浮球式：
  • 结构：内置浮球、杠杆机构、阀座。
  • 特点：浮球随冷凝水位升降，直接控制阀门开闭；可连续排水，抗水锤能力强。
  • 倒吊桶式：
  • 结构：倒置吊桶、杠杆、排气孔。
  • 特点：吊桶内蒸汽压力变化驱动阀门；耐高压高温，但间歇排水。

2. 热静力型疏水阀（基于温度变化）

  • 双金属片式：
  • 结构：双金属片、阀芯。
  • 特点：金属片随温度弯曲控制阀门；响应慢，适用于低压低温场景。
  • 膜盒式：
  • 结构：充液膜盒、阀杆。
  • 特点：膜盒内液体受热膨胀推动阀芯关闭，冷却收缩后开启。

3. 热动力型疏水阀（基于流体动力学）

  • 圆盘式：
  • 结构：圆盘阀片、阀座、过滤网。
  • 特点：蒸汽高速流动产生负压吸附阀片关闭，冷凝水低速时阀片开启；结构简单但噪音大。

二、工作方式

1. 机械型疏水阀

  • 浮球式：冷凝水积聚时浮球上升，杠杆推动阀门开启排水；蒸汽进入时浮球下沉关闭阀门。
  • 倒吊桶式：启动时吊桶下沉打开阀门排出空气；运行时蒸汽进入吊桶使其浮起关闭阀门，冷凝水进入时吊桶下沉排水。

2. 热静力型疏水阀

  • 双金属片式：低温时金属片收缩打开阀门排水，温度升高后金属片弯曲关闭阀门。
  • 膜盒式：高温蒸汽使膜盒膨胀关闭阀门，冷却后膜盒收缩开启排水。

3. 热动力型疏水阀

  • 圆盘式：蒸汽高速流过阀片下方时产生低压吸附阀片关闭；冷凝水低速流动时压力释放，阀片弹起排水。

三、应用场景

1. 机械型疏水阀

  • 浮球式：
  • 应用：蒸汽主管道、换热器、烘干设备等需连续排水的场合。
  • 优势：高效节能，适合大排量。
  • 倒吊桶式：
  • 应用：高压锅炉、电厂、石化高温管道。
  • 优势：耐高压高温，可靠性高。

2. 热静力型疏水阀

  • 双金属片/膜盒式：
  • 应用：伴热管线、低温烘干、采暖系统。
  • 优势：成本低，适合低压或温度波动小的场景。

3. 热动力型疏水阀

  • 圆盘式：
  • 应用：小型蒸汽设备（如消毒柜、熨斗）、中低压管道。
  • 优势：结构紧凑，维护简单。

四、选型要点

  1. 系统压力/温度：高压高温选机械型（如倒吊桶），低压选热静力型。
  2. 排水需求：连续排水用浮球式，间歇排水可选圆盘式。
  3. 节能要求：浮球式泄漏率低，热动力型可能浪费少量蒸汽。
  4. 安装环境：震动大的场合避免使用精密机械结构。

五、维护注意事项

  • 定期清理过滤网防止堵塞。
  • 检查阀片或浮球是否卡滞。
  • 高压系统需监测密封性，避免蒸汽泄漏。

通过合理选型和使用，疏水阀可显著提升蒸汽系统效率，降低能耗，延长设备寿命。
